File Excel cắt thép tối ưu

File Excel cắt thép tối ưu được lập trình xây dựng bởi tác giả Sơn Đoàn, đây là phần mềm tính toán thép được nhiều người sử dụng nhất tại Việt Nam.

Phần mềm cắt thép tối ưu Excel có nhiều ưu điểm như:

• Thống kê cốt thép từ bản dữ liệu khác chèn vào.
• Thêm chiều dài tối thiểu của từng thanh để cắt thép tối ưu nhất.
• Sử dụng thép dư trước để sử dụng cho các cấu kiện khác.
• Vẽ được sơ đồ cắt thép: Chiều dài chi tiết từng đoạn thép + số dư còn lại thanh.

File Excel cắt thép tối ưu gồm có:

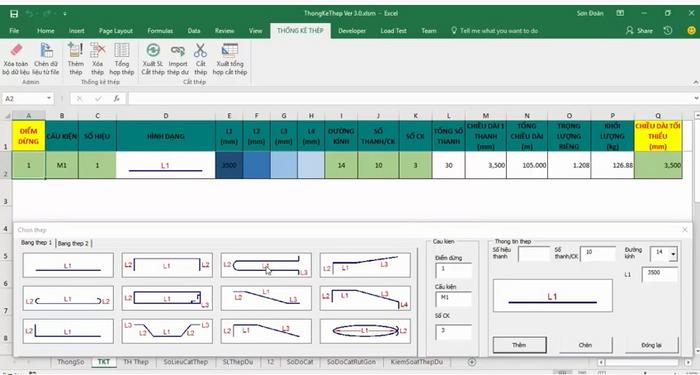

Sheet thống kê thép gồm có các cột: điểm dừng, cấu kiện, hình dạng thép, L1, L2, L3, L4, đường kính, số thanh/CK, tổng số thanh, chiều dài 1 thanh (mm), tổng chiều dài (m), trọng lượng riêng, khối lượng (kg), chiều dài tối thiểu (mm)

Hình ảnh Sheet thống kê thép

Sheet tổng hợp thép gồm có: điểm dừng, đường kính thép, chiều dài (m), trọng lượng (kg), số thanh (cây)

Hình ảnh Sheet tổng hợp thép

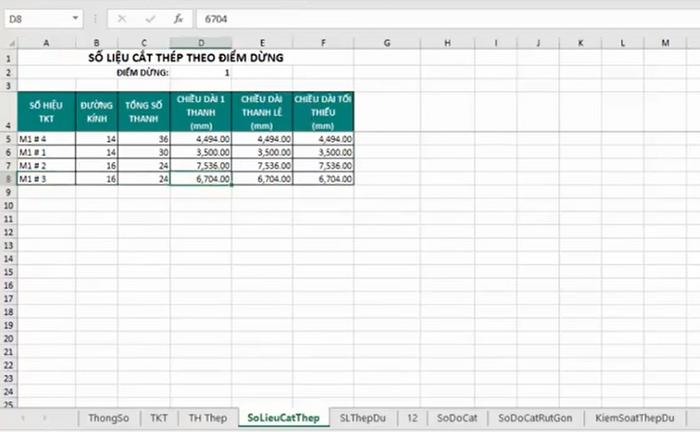

Sheet số liệu cắt thép theo điểm dừng gồm các cột: Số hiệu TKT, đường kính, tổng số thanh, chiều dài 1 thanh (mm), chiều dài thanh lẻ (mm), chiều dài tối thiểu (mm)

Hình ảnh Sheet số liệu cắt thép theo điểm dừng

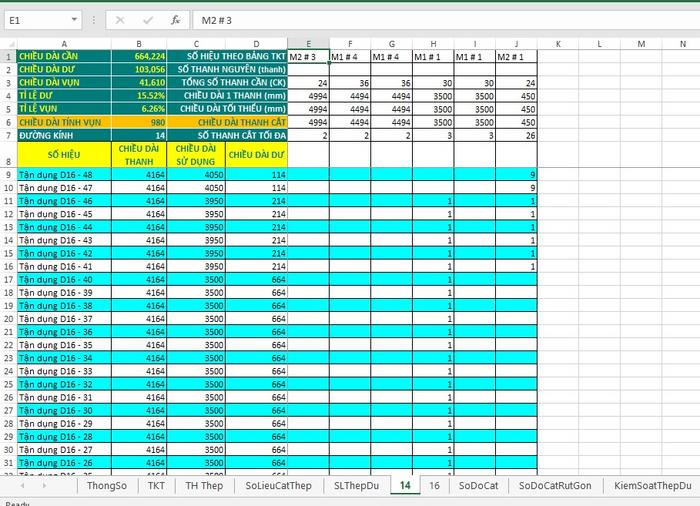

Sheet cắt thép 14 gồm có: chiều dài cần, chiều dài dư, tỉ lệ dư, tỉ lệ vụn, số liệu theo bảng TKT, số thanh nguyên thanh, tổng số thanh cần (CK), chiều dài 1 thanh (mm), chiều dài tính vụn, chiều dài thanh cắt, đường kính, số thanh cắt tối đa, số hiệu, ....

Hình ảnh minh họa Sheet cắt thép 14

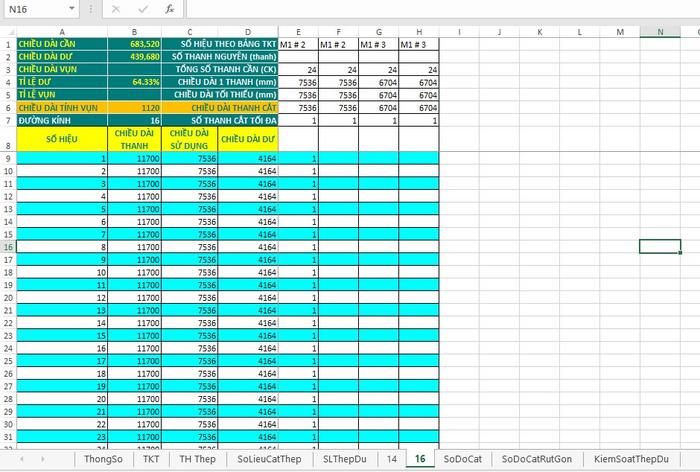

Sheet cắt thép 16: gồm có: chiều dài cần, chiều dài dư, tỉ lệ dư, tỉ lệ vụn, số liệu theo bảng TKT, số thanh nguyên thanh, tổng số thanh cần (CK), chiều dài 1 thanh (mm), chiều dài tính vụn, chiều dài thanh cắt, đường kính, số thanh cắt tối đa, số hiệu, ....

Hình ảnh minh họa Sheet cắt thép 16

Sheet sơ đồ cắt thép gồm các cột, số hiệu thép, chiều dài, đoạn cắt, đoạn dư, ghi chú

Hình ảnh Sheet sơ đồ cắt thép

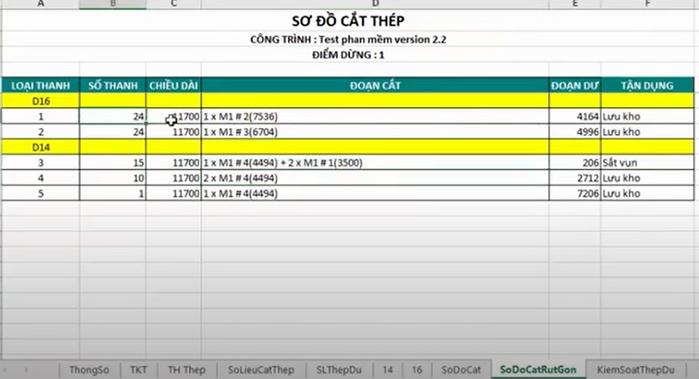

Sheet sơ đồ cắt thép rút gọn gồm các cột: loại thanh, số thanh, chiều dài, đoạn cắt, đoạn dư, tận dụng

Hình ảnh Sheet sơ đồ cắt thép rút gọn

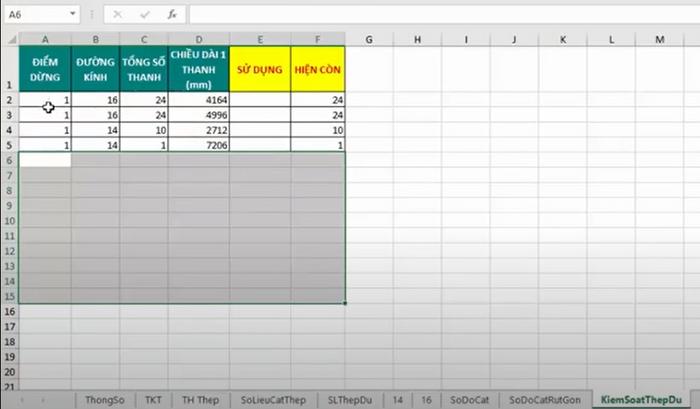

Sheet kiểm soát thép dư gồm các cột: điểm dừng, đường kính, tổng số thanh, chiều dài 1 thanh, sử dụng/ hao hụt, hiện còn.

Hình ảnh Sheet kiểm soát thép dư

  Bấm để tải: File Excel cắt thép tối ưu
